BRTR11WDS5PC/BRTR13WDS5PC/BRTR17WDS5PC系列適用于320T-1200T的各種臥式射出成型機的成品及水口取出,手臂形式雙截式,雙臂,五軸AC伺服驅動,可以應用于快速取出或模內貼,模內鑲件等特殊產品應用,定位精準,速度快,壽命長,故障低,安裝機械手可增加產能(10-30%),降低產品的不良率,保障操作人員的安全性,減少人工,精準控制生產量,減少浪費,保證交期。
五軸驅控一體控制系統:信號線少,遠距離通訊,擴展性能好,抗干擾能力強,重復定位精度高,可以同時控制多軸,設備維護簡單,故障率少。
| 機型Model | 電源容量(KVA) Power Source | 適用成型機(ton) Recommendedl.M.M | 驅動方式 Traverser Driven | 治具型式 Modelof EOAT | 橫行行程 Traverser Stroke | 引拔行程 Crosswise Stroke | 上下行程 vertical Stroke | 最大荷載 Max.Loading | 取出時間 Dry Take Out Time | 全循環時間 Dry Cycle Time | 空氣消耗量(NL/cycle) Air Consumption | 凈重(KG) Net Weight |
| BRTR11WDS5PC/FC | 3.6 | 320T-480T | AC伺服馬達 AC Servo motor | 四吸兩抱 | 1700 | P:625 R:625 | 1100 | 10 | 2.06 | 7.01 | 4 | 335 |
| BRTR13WDS5PC/FC | 3.2 | 360T-700T | AC伺服馬達 AC Servo motor | 四吸兩抱 | 1800 | P:800 R:800 | 1350 | 10 | 2.08 | 7.8 | 6.8 | 450 |
| BRTR17WDS5PC/FC | 4.5 | 750T-1200T | AC伺服馬達 AC Servo motor | 四吸兩抱 | 2500 | P:900 R:800 | 1700 | 15 | 3.72 | 12.72 | 15 | 800 |
機型表示：W：雙截式 D：雙臂機械手（成品臂+料頭臂） S5：五軸AC伺服馬達驅動（成品臂/料頭臂上下、引拔+橫行）
Denote:W:Telescopic type. D:Product arm + runner arm. S5:Five-axis driven by AC Servo Motor.
上述取物時間，循環時間為我司內部測試標準測試結果，在機器實際應用過程中會因?qū)嶋H使用行程，負載，調試參數不同而有所變化。
The above-mentioned cycle time are the results of our internal test standard. In the actual application process of the machine, they will vary according to the actual operation

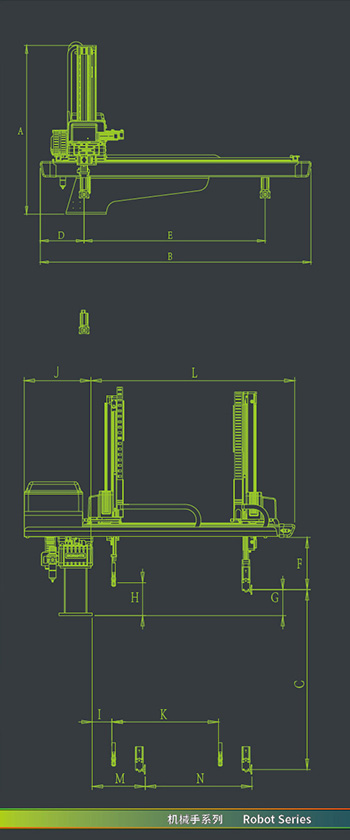

| Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
| BRTR11WDS5PC/FC | 1510 | 2470 | 1100 | 365 | 1700 | 377 | 152 | 196 | 150 | 499 | 625 | 1315 | 393 | 625 |
| BRTR13WDS5PC/FC | 1720 | 2690 | 1350 | 435 | 1800 | 390 | 195 | 245 | 148 | 515 | 800 | 1520 | 420 | 800 |
| BRTR17WDS5PC/FC | 1830 | 3370 | 1700 | 385 | 2500 | 520 | 70 | 185 | 270 | 515 | 800 | 1755 | 600 | 900 |
因改良等原因，規格及外觀有所變更時，不再另行通知，敬請諒解。
Without further nitice if specification and exterior have been changed because of improvement.Thanks for your understanding.
