BRTVO9WDS5PO/BRTV13WDS5P0系列適用于120T-700T的各型臥式射出機的成品及水口取出,安裝方式與傳統式的橫走式不同,是將成品與料頭取出放置于射出機尾端,可以節省出機的安裝空間。手臂形式雙截式,分單臂和雙臂,上下行程900mm,五軸AC何服驅動,安裝可節省射出機安裝空間30-40%,更充分的利用廣房,并可增加產能(20-30%),降低產品的不良率,保障操作人員的安全性,減少人工,精準的控制生產量,減少浪費。
五軸驅控—體控制系統:信號線少,遠距離通訊,擴展性能好,抗干擾能力強,重復定位精度高,可同時控制多軸,設備維護簡單,故障率少。
| 機型Model | 電源容量(KVA) Power Source | 適用成型機 Recommendedl.M.M | 橫行行程 Traverser Stroke | 驅動方式 Traverser Driven | 引拔行程 Crosswise Stroke | 上下行程 vertical Stroke | 最大荷載 Max.Loading | 取出時間 Dry Take Out Time | 全循環時間 Dry Cycle Time | 空氣消耗量(NL/cycle) Air Consumption | 凈重(KG) Net Weight |
| BRTVO9WDS5P/FO | 3.05 | 120T-320T | 橫行拱總長6米以內 | AC伺服驅動AC Servo motor | P:550R:500 | 900 | 8 | 2.02 | 待定 | 9 | 待定 |
| BRTV13WDS5PO/FO | 3.05 | 320T-700T | 橫行拱總長6米以內 | AC伺服驅動AC Servo motor | P:825R:755 | 1300 | 8 | 2.3 | 待定 | 9 | 待定 |
機型表示：W：雙截式 D:雙臂機械手（成品臂） S5：五軸AC伺服馬達驅動（成品臂/料頭臂上下、引拔+橫行）
Denote： W：Telescopic type. D：Product arm + runner arm. S5：Five-axis driven by AC Servo Motor.
上述取物時間，循環時間為我司內部測試標準測試結果，在機器實際應用過程中會因?qū)嶋H使用行程，負載，調試參數不同而有所變化.
The above-mentioned cycle time are the results of our internal test standard. In the actual application process of the machine, they will vary according to the actual operation

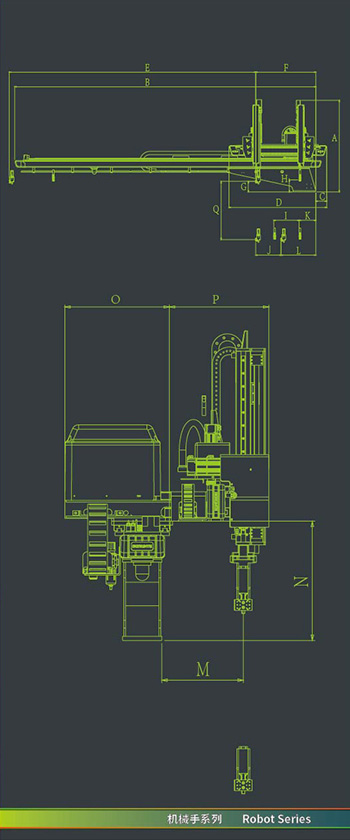

| Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
| BRTV09WDS5P/F0 | 1555 | 橫行拱總長6米以內 | 318 | 待定 | 待定 | 待定 | 174 | 187 | 500 | 550 | 126 | 266 | 待定 | 549 | 481 | 待定 | 900 |
| BRTV13WDS5P0/F0 | 1614 | 橫行拱總長6米以內 | 162 | 167.5 | 191 | 775 | 825 | 253.5 | 399 | 待定 | 594 | 481 | 待定 | 130 |
因改良等原因，規格及外觀有所變更時，不再另行通知，敬請諒解。
Without further nitice if specification and exterior have been changed because of improvement.Thanks for your understanding.
